Розряджений вранці акумулятор не завжди означає, що батарея відслужила своє. Часто винен генератор, який недозаряджає, несправний регулятор напруги, струм витоку або окиснена «маса». Нова АКБ у такій системі швидко повторить долю старої. Тож перш ніж замовляти акумулятори та електрообладнання, варто за пів години пройти послідовну діагностику зарядного кола. Для цього достатньо цифрового мультиметра, а для перевірки витоку — ще й струмових кліщів або амперметра.
Як влаштоване зарядне коло
У системі чотири ланки: акумулятор, генератор, регулятор напруги та проводка з клемами і «масою». Більшість легких і середніх тракторів має бортову мережу 12 В, вантажівки на кшталт КамАЗ і МАЗ, а також багато потужних тракторів і комбайнів — 24 В, де дві 12-вольтові батареї з’єднані послідовно. Регулятор підтримує напругу генератора в заданих межах незалежно від обертів двигуна і навантаження. Відмова будь-якої ланки виявляється однаково: техніка погано заводиться.

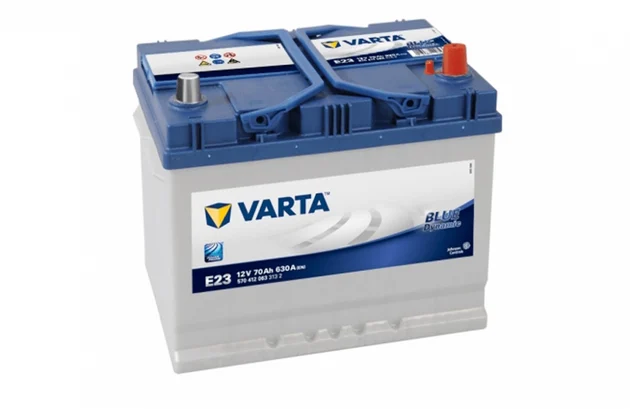

Крок 1. Перевірте стан самого акумулятора
Напругу спокою вимірюють не раніше ніж через кілька годин після зупинки двигуна і зарядки, з вимкненими споживачами. Значення нижче наведено орієнтовно для температури близько 25 °C.
| Ступінь заряду | Одна АКБ 12 В | Дві АКБ послідовно (24 В) |
|---|---|---|
| Близько 100% | 12,6–12,7 В | 25,2–25,4 В |
| Близько 75% | ≈12,4 В | ≈24,8 В |
| Близько 50% | ≈12,2 В | ≈24,4 В |
| Близько 25% | ≈12,0 В | ≈24,0 В |
| Глибокий розряд | нижче 11,9 В | нижче 23,8 В |
Якщо після повної зарядки напруга за добу падає, а під навантажувальною вилкою чи під час пуску просідає нижче приблизно 9,6 В, батарея втратила ємність. В обслуговуваних АКБ додатково перевіряють густину електроліту ареометром у кожній банці: різниця між банками вказує на несправність однієї з них.
Крок 2. Генератор і регулятор напруги
Запустіть двигун, виставте середні оберти, увімкніть фари та інші основні споживачі і виміряйте напругу на клемах АКБ. Для 12-вольтової системи нормою зазвичай вважають 13,8–14,5 В, для 24-вольтової — приблизно 27,5–28,8 В. Точний діапазон наведено в документації до машини.
- Напруга нижча за норму — проковзує або ослаблений привідний пас, зношені щітки, пробитий діод випрямного мосту, несправний регулятор, поганий контакт у колі збудження.
- Напруга вища за норму — найчастіше відмова регулятора. Ознаки: електроліт «кипить», швидко перегорають лампи, корпус АКБ нагрівається.
- Напруга «плаває» разом з обертами — ненадійний контакт або знос щіткового вузла.
На 24-вольтових генераторах поширені інтегральні регулятори серії Я120, на деяких старіших регуляторах є сезонний перемикач «зима/літо». Перемикач, залишений у зимовому положенні влітку, призводить до перезаряду.
Крок 3. Струм витоку
Якщо генератор заряджає нормально, а батарея розряджається під час стоянки, шукайте витік. Вимкніть усі споживачі, вийміть ключ, зачекайте, доки електронні блоки перейдуть у режим сну, і ввімкніть амперметр у розрив між мінусовою клемою та проводом. Для техніки з мінімумом електроніки струм витоку зазвичай не перевищує кількох десятків міліампер; сотні міліампер уже свідчать про несправність. Далі по черзі виймайте запобіжники, щоб знайти коло-винуватця. Типові причини: реле, що залипло, пробитий діод генератора, волога в колодках, перетерта ізоляція, неправильно підключене додаткове обладнання.
Крок 4. Проводка, клеми і «маса»
Окиснені клеми та ослаблена масова шина між двигуном і рамою дають великий опір, через що стартер не отримує потрібного струму, а АКБ — повного заряду. Перевірка проста: під час прокручування стартером виміряйте падіння напруги окремо на плюсовому колі (від клеми АКБ до клеми стартера) і на мінусовому (від мінусу АКБ до корпусу двигуна). Падіння понад приблизно 0,5 В на кожному колі — сигнал зачистити й підтягнути з’єднання або замінити кабель. Клеми після зачищення обробляють струмопровідним мастилом чи спеціальним захисним спреєм.
Стартер: коли винен не акумулятор
- клацання тягового реле без прокручування за зарядженої АКБ — підгорілі контакти реле або обрив обмотки;
- повільне прокручування за нормальної напруги на клемі стартера — знос втулок, щіток або колектора;
- стартер крутиться, а двигун ні — несправна муфта вільного ходу (бендикс);
- тріск і скрегіт під час пуску — пошкоджені зуби шестерні або вінця маховика.
Особливості 24-вольтових систем
Дві послідовно з’єднані батареї працюють як одна, тому мають бути однакового типу, ємності й віку. Якщо замінити лише одну, стара обмежуватиме нову, і обидві почнуть деградувати швидше. Не підключайте 12-вольтові споживачі до однієї з двох батарей: це створює розбаланс заряду. Для такого обладнання потрібен перетворювач напруги 24/12 В.
Як не допустити повторення
- На тривалу стоянку вимикайте масу вимикачем або знімайте мінусову клему.
- Під час міжсезонного простою раз на місяць-два перевіряйте напругу і підзаряджайте батарею, не допускаючи глибокого розряду. Розряджений акумулятор на морозі може замерзнути, а заряджений переносить холод значно краще.
- Користуйтеся зарядними пристроями з автоматичним режимом, що відповідають типу батареї; для звичайних свинцево-кислотних АКБ орієнтир зарядного струму — близько 10% ємності.
- Тримайте кришку АКБ чистою й сухою: бруд і волога на корпусі створюють шлях для струму поверхневого саморозряду.
Діагностика за цим алгоритмом зазвичай показує, що саме потрібно міняти — регулятор, щітки, кабель чи справді акумулятор. Коли причину знайдено й усунуто, запчастину можна підібрати за маркуванням старої деталі в спеціалізованому магазині, наприклад на vintehpostach.com. Тоді нова батарея не розрядиться через ту саму несправність.
